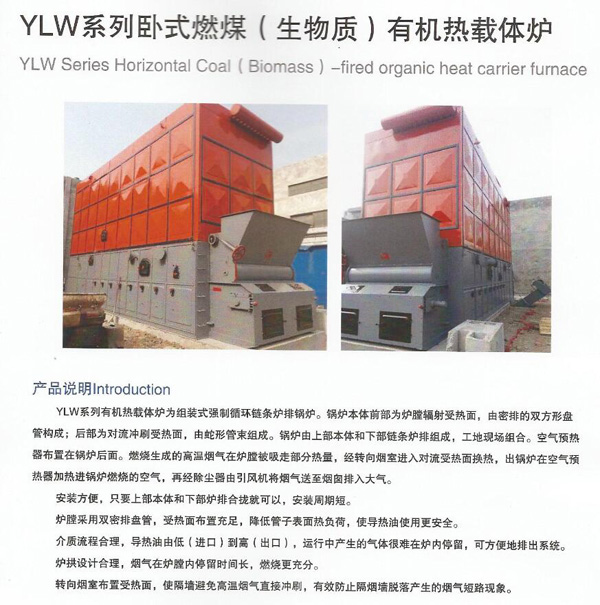

YW系列有機熱載體爐為組裝式強制循環鏈條爐排鍋爐。鍋爐本體前部為爐膛輻射受熱面,由密排的雙方形盤管構成;后部為對流沖刷受熱面,由蛇形管束組成。鍋爐由上部本體和下部鏈條爐排組成,工地現場組合。空氣預熱器布置在鍋爐后面。燃燒生成的高溫煙氣在爐膛被吸走部分熱量,經轉向煙室進入對流受熱面換熱,出鍋爐在空氣預熱器加熱進鍋爐燃燒的空氣,再經除塵器由引風機將煙氣送至煙囪排入大氣。安裝方便,只要上部本體和下部爐排合攏就可以,安裝周期短。爐瞠采用雙密排盤管,受熱面布置充足,降低管子表面熱負荷,使導熱油使用更安全。介質流程合理,導熱油由低(進口)到高(出口),運行中產生的氣體很難在爐內停留,可方便地排出系統。爐拱設計合理,煙氣在爐膛內停留時間長,燃燒更充分。轉向煙室布置受熱面,使隔墻避免高溫煙氣直接沖劇,有效防止隔煙墻脫落產生的
|
